这篇文章将探讨DNS（域名系统）和CDN（内容分发网络）的重要性和功能，介绍一些常见的DNS和CDN优化策略，以提高网站的可用性、安全性和性能。

DNS

介绍

DNS（Domain Name System，域名系统），DNS 服务用于在网络请求时，将域名转为 IP 地址。能够使用户更方便的访问互联网，而不用去记住能够被机器直接读取的 IP 数串。

image-20231207162328822

传统的基于 UDP 协议的公共 DNS 服务极易发生 DNS 劫持，从而造成安全问题。

image-20231207162403478

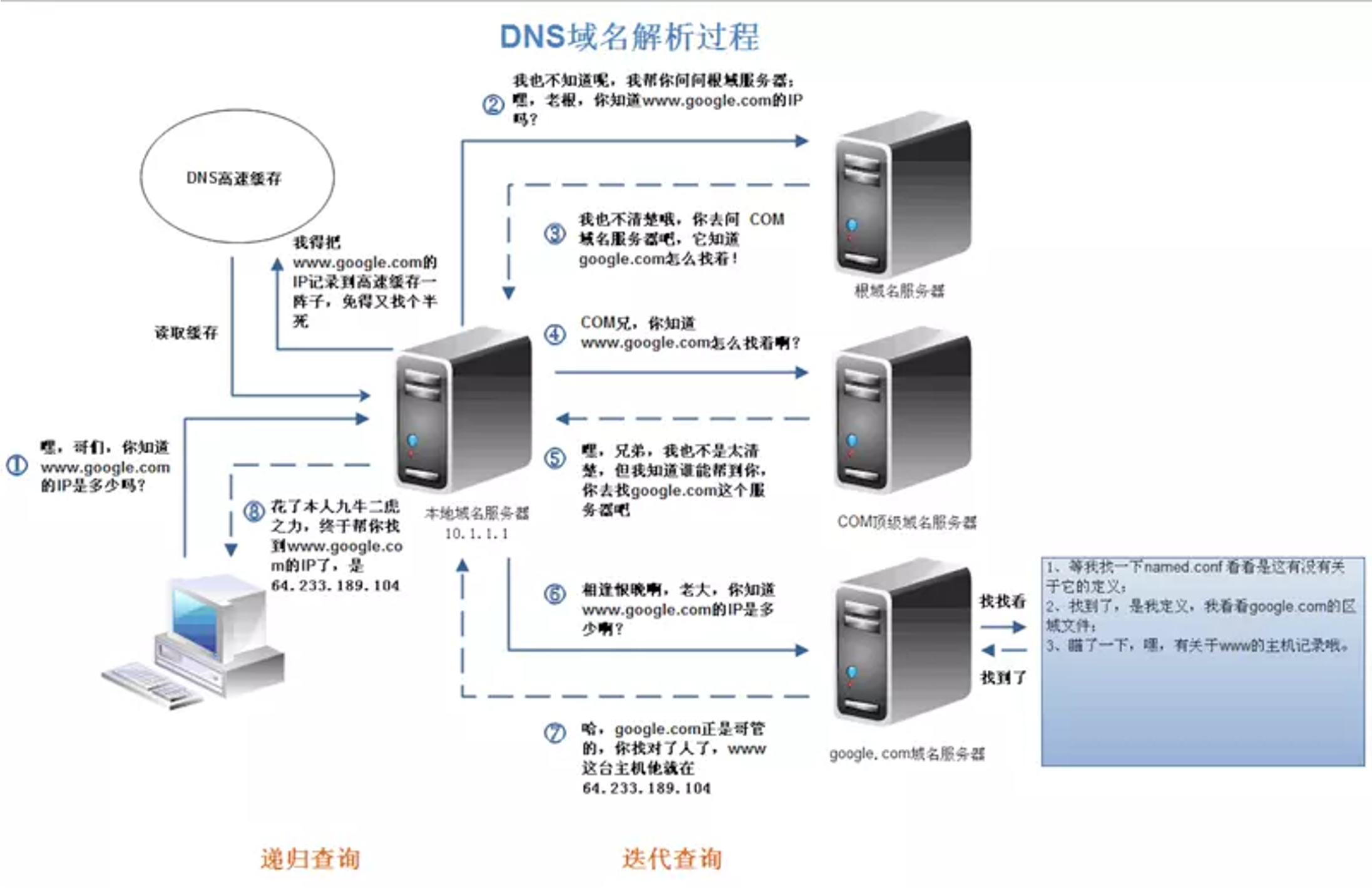

  • 递归查询

    如果主机所查询的本地域名服务器不知道被查询域名的 IP 地址，那么本地域名服务器就以 DNS 客户端的身份，向其他根域名服务器继续发出查询请求报文，而不是让该主机自己进行下一步的查询。

  • 迭代查询

    当根域名服务器收到本地域名服务器发出的迭代查询请求报文时，要么给出所查询的 IP 地址，要么告诉本地域名服务器：你下一步应当向哪一个域名服务器进行查询。然后让本地域名服务器进行后续的查询，而不是替本地域名服务器进行后续的查询。

由此可见，客户端到 Local DNS 服务器，Local DNS 与上级 DNS 服务器之间属于递归查询；DNS 服务器与根 DNS 服务器之间属于迭代查询。

问题

Local DNS 劫持

image-20231207162926645

Local DNS 把域名劫持到其他域名，实现其不可告人的目的。

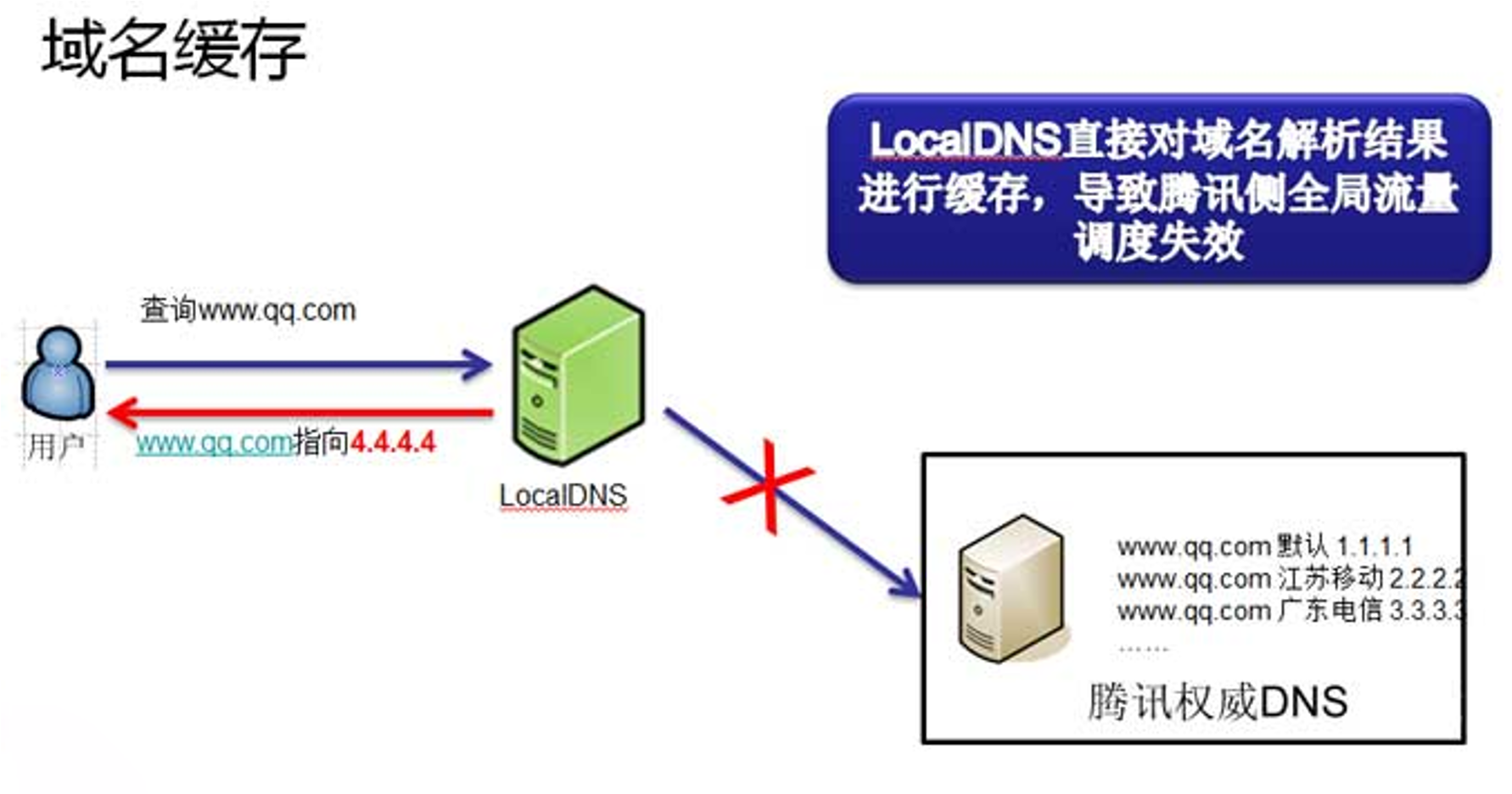

域名缓存

域名缓存就是 LocalDNS 缓存了业务的域名的解析结果，不向权威 DNS 发起递归。

image-20231207163024532

  • 保证用户访问流量在本地内网消化：国内的各互联网接入运营商的带宽资源、网间结算费用、IDC机房分布、网内ICP资源分布等存在较大差异。为了保证网内用户的访问质量，同时减少跨网结算，运营商在网内搭建了内容缓存服务器，通过把域名强行指向内容缓存服务器的IP地址，就实现了把本地本网流量完全留在了本地的目的。（从而实现本网流量消化，不用跨网，也就可以省钱，或者增加一些广告。）
  • 推送广告：有部分 LocalDNS 会把部分域名解析结果所指向的内容缓存，并替换成第三方广告联盟的广告。

解析转发

image-20231207163311185

除了域名缓存以外，运营商的LocalDNS 还存在解析转发的现象。

解析转发是指运营商自身不进行域名递归解析，而是把域名解析请求转发到其他运营商的递归DNS上的行为。

而部分小运营商为了节省资源，就直接将解析请求转发到了其他运营的递归 LocalDNS 上去了。

image-20231207163449253

这样的直接后果就是权威 DNS 收到的域名解析请求的来源IP就成了其他运营商的IP，最终导致用户流量被导向了错误的IDC，用户访问变慢。

递归出口 NAT

LocalDNS 递归出口 NAT 指的是运营商的 LocalDNS 按照标准的 DNS 协议进行配置，但是因为在网络上存在多出口且配置了目标路由 NAT，结果导致LocalDNS 最终进行递归解析的时候的出口 IP 就有概率不为本网的 IP 地址。

image-20231207164837139

这样的直接后果就是 DNS 收到的域名解析请求的来源IP还是成了其他运营商的IP，最终导致用户流量被导向了错误的 IDC，用户访问变慢。

高可用 DNS 设计

实时监控 + 商务推动：

这种方案周期比较长，毕竟通过行政手段来推动运营商来解决这个问题是比较耗时的。

另外我们通过大数据分析，得出的结论是 Top3 的问题用户均为移动互联网用户。对于这部分用户，我们有什么技术手段可以解决以上的问题呢？

绕过自动分配 DNS，使用 114DNS或Google public DNS：

  • 如何在用户侧构造域名请求：对于 PC 端的客户端来说，构造一个标准的 DNS 请求包并不算什么难事。但在移动端要向一个指定的 LocalDNS 上发送标准的 DNS 请求包，而且要兼容各种 iOS 和 Android 的版本的话，技术上是可行的，只是兼容的成本会很高。
  • 推动用户修改配置极高：如果要推动用户手动修改 PC 的DNS配置的话，在 PC端和手机客户端的 Wi-Fi 下面还算勉强可行。但是要用户修改在移动互联网环境下的 DNS 配置，其难度不言而喻。

完全抛弃域名，自建 HTTPDNS 进行流量调度：

  • 如果要采用这种方案的话，首先就得要拿到一份准确的IP地址库来判断用户的归属（根据HTTP的Header获取里面放的源IP），然后再指定个协议，搭建服务器来做调度，然后再对接入层做调度改造。
  • 这种方案和上面两种方案一样，可以做，但是成本会很高，尤其对于大体量业务规模如此庞大的公司而言。

当前主流的解决方案：HTTPDNS。使用 HTTP 请求，代替使用 UDP 请求 DNS

最佳实践

HTTPDNS 利用 HTTP 协议与 DNS 服务器交互，代替了传统的基于 UDP 协议的 DNS 交互，绕开了运营商的 LocalDNS，有效防止了域名劫持，提高域名解析效率。

image-20231207170221398

另外，由于 HTTPDNS 服务器端获取的是真实用户端 IP 而非 LocalDNS 的 IP，能够精确定位客户端地理位置、运营商信息，从而有效改进调度精确性。

HTTPDNS基本原理

由于 HTTPDNS 是通过 ip 直接请求 HTTP获取服务器A记录地址，不存在向本地运营商询问 domain 解析过程，所以从根本避免了劫持问题。

image-20231207170425290

平均访问延迟下降：

  • 由于是ip直接访问省掉了一次 domain 解析过程

用户连接失败率下降：

  • 通过算法降低以往失败率过高的服务器排序
  • 通过时间近期访问过的数据提高服务器排序
  • 通过历史访问成功记录提高服务器排序

根治域名解析异常

image-20231207170639723

由于绕过了运营商的 LocalDNS，用户解析域名的请求通过HTTP协议直接透传到了 HTTPDNS 服务器IP 上，用户在客户端的域名解析请求将不会遭受到域名解析异常的困扰。

  • 调度精准：HTTPDNS 能直接获取到用户IP，通过结合 IP地址库以及测速系统，可以保证将用户引导到访问最快的 IDC节点上；
  • 实现成本低廉：
    • 接入 HTTPDNS的业务仅需要对客户端接入层做少量改造，无需用户手机进行 root 或越狱；
    • 而且由于少量HTTP协议请求构造非常简单，兼容各版本的移动操作系统更不成问题；
    • 另外 HTTPDNS的后端配置完全复用现有权威 DNS 配置，管理成本也非常低；

优势

如果只有一个 VIP，即可以增加 DNS记录的TTL，减少解析的延迟。

image-20231207171225596

Anycast 可以使用一个IP，将数据路由到最近的一组服务器，通过BGP宣告这个IP，但是这存在两个问题：

  • 如果某个节点承载过多的用户会过载
  • BGP 路由计算可能会导致连接重置

因此需要一个稳定Anycast技术来实现。例如谷歌使用的 8.8.8.8 ：How Anycast makes DNS resolve faster

CDN

使用 HTTPDNS + CDN缓存静态图片等资源，让终端访问更快。

系统架构

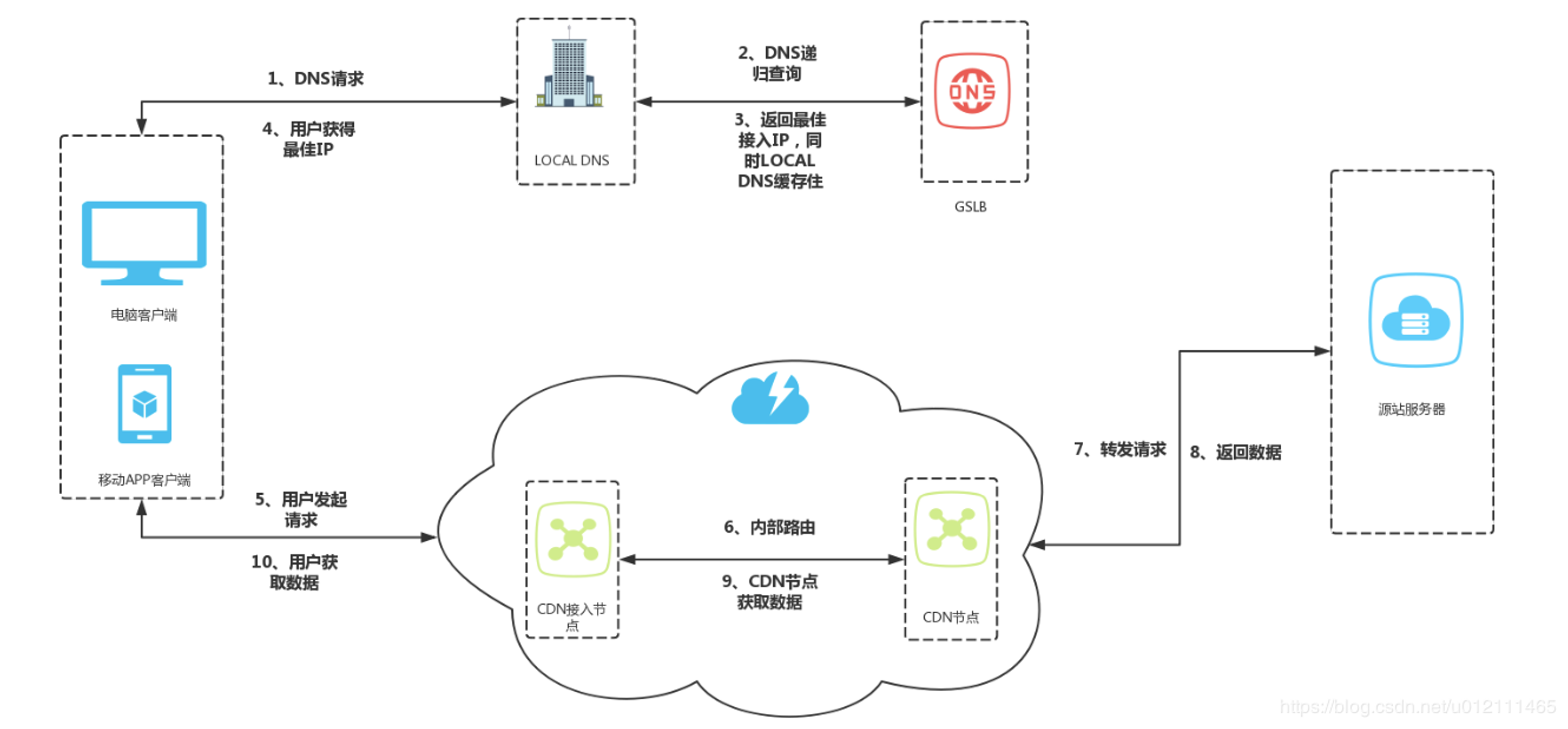

架构图

image-20231207171254922

  1. 用户流量发起 DNS 请求到 Loacl DNS，查询IP，返回最佳接入IP（由权威的DNS返回距离最近的IP）
  2. 往最佳 IP 发起请求，也就是一级 CDN，一级 CDN 可能会将流量转发到二级 CDN
  3. 二级CDN访问源站节点，将资源返回，并且缓存到本地

拓扑图

image-20231207171315027

  • 缓存代理

    通过智能DNS的筛选，用户的请求被透明地指向离他最近的省内骨干节点，最大限度的缩短用户信息的传输距离。

  • 路由加速

    利用接入节点和中继节点或者多线节点互联互通

  • 安全保护

    无论面对是渗透还是 DDoS 攻击，攻击的目标大都会被指向到了 CDN，进而保护了用户源站

  • 节省成本

    CDN 节点机房只需要在当地运营商的单线机房，或者带宽相对便宜的城市，采购成本低。

image-20231207171548263

  • 内容路由

    DNS系统、应用层重定向，传输层重定向

  • 内容分发

    • PUSH：主动分发，内容管理系统发起，将内容从源分发到 CDN 的 Cache 节点。使用边缘节点存储热点数据，降低内部网络流量和延迟。
    • PULL：被动分发技术，用户请求驱动，用户请求内容中 miss，从源中或者其他 CDN 节点中实时获取内容（还可以使用归并回源，收敛请求）

  • 内存存储

    随机读、顺序写、小文件的分布式存储

  • 内容管理

    提高内容服务的效率，提高 CDN 的缓存利用率

数据一致性

  • PUSH

    不存在数据一致性问题（特别是前端js，css 文件名保持一致，导致新版本跟老版本不一致的问题，推荐在 js，css里面的references里面携带 md5信息，例如 a.{md5}.js）

  • PULL

    缓存更新不及时，数据一致性问题，可设置缓存的失效时间，可以达到最终一致性。如果用户对一致性要求比较高也可以使用 ?version=xxx 的技术，也可以每次上传图片返回的 url 是不同的方式来代替版本号。

CDN 存储的资源复本指定过期时间，因而缓存图像文件可在一个小时，一个月有效的。任何资源缓存在 CDN上，是潜在历史版本，因为在源数据与副本之间总是有一个更新与传输的延迟。

image-20231207172258043

  • Expires

    即在 HTTP 头中指明具体失效的时间（HTTP/1.0）

  • Cache Control

    max-age 在 HTTP 头中按秒指定失效的时间，优先级高于 Expires(HTTP/1.1)

  • Last-Modified / If-Modified-Since

    文件最后一次修改的时间（精度是秒，HTTP/1.0），需要 Cache-Control 过期

  • Etag

    当前资源在服务器的唯一标识（生成规则由服务器决定），优先级高于 Last-Modified

静/动态 CDN 加速

静态 CDN 加速

image-20231207172704086

地理位置分散的用户最小化接收静态内容所需的跳数，直接从附近边缘的缓存中获取内容。结果是显著降低了延迟和数据包丢失，加快了页面加载速度，并大大降低了原始基础架构的负载。

  • 静态域名非主域名（例如api域名和主域名做区分，避免同源策略携带cookie）
  • 静态多域名和收敛（PC上多域名可以提高并发，移动端减少域名降低域名请求次数）
  • 静态资源版本化管理（增量发布，避免缓存带来的影响）

动态 CDN 加速

也就是动态数据加速，数据发生变化的时候，通过CDN回源到核心机房，实现加速。

image-20231207172843553

  • TCP优化

    设计算法来处理网络拥堵和包丢失，加快这些情况下的数据从 CDN 的恢复以及一些常见的 TCP 瓶颈

  • Route optimization

    就是优化从源到用户端的请求的线路，以及可靠性，就是不断的测量计算得到更快更可靠的路线。

  • Connection management

    就是边缘和源之间，包括 CDN 之前的线路，采用长连接，而不是每一个请求一个连接（避免源站链接数过多）

  • On-the-fly compression

    就是数据在刚刚离开源的时候就进行压缩，可以缩短在整个网络之中的流通时间。

  • SSL offload

    加速或者说减少一些安全检测，减少原服务器执行这种计算密集型的压力。（在边缘节点分摊）
